المنتجات
محركات IE4 وIE5
محركات بجهد منخفض ومتوسط من 0.75 كيلوواط إلى 5 ميغاواط، تُصنع في جبل علي والدمام وصحار وتُختبر تحت الحمل قبل شحنها.
نظرة عامة
تغطي سلسلتان من المحركات جميع ظروف التشغيل تقريباً. سلسلة NA محرك حثّي متين بفئة الكفاءة IE4 وهيكل من الحديد الزهر، وهي الخيار الآمن للمضخات والمراوح والسيور الناقلة التي تعمل بالتشغيل المباشر على الشبكة. أما سلسلة NX فتعتمد على دوّار بمغناطيس دائم لتبلغ فئة الكفاءة IE5، وهي أعلى فئة كفاءة في المعيار IEC 60034-30-1، وتعمل مع مُغيّر السرعة (VSD).
وتشترك السلسلتان في مقاسات الهياكل وأبعاد التركيب نفسها المعتمدة في محركات IEC القياسية، فتُركَّب على القواعد القائمة دون الحاجة إلى أعمال فولاذية جديدة. ونصنع على خطوط الإنتاج نفسها نسخاً للمناطق الخطرة (ATEX وIECEx)، ونسخاً بحرية (DNV)، وأخرى مقاومة للغسل بالماء.

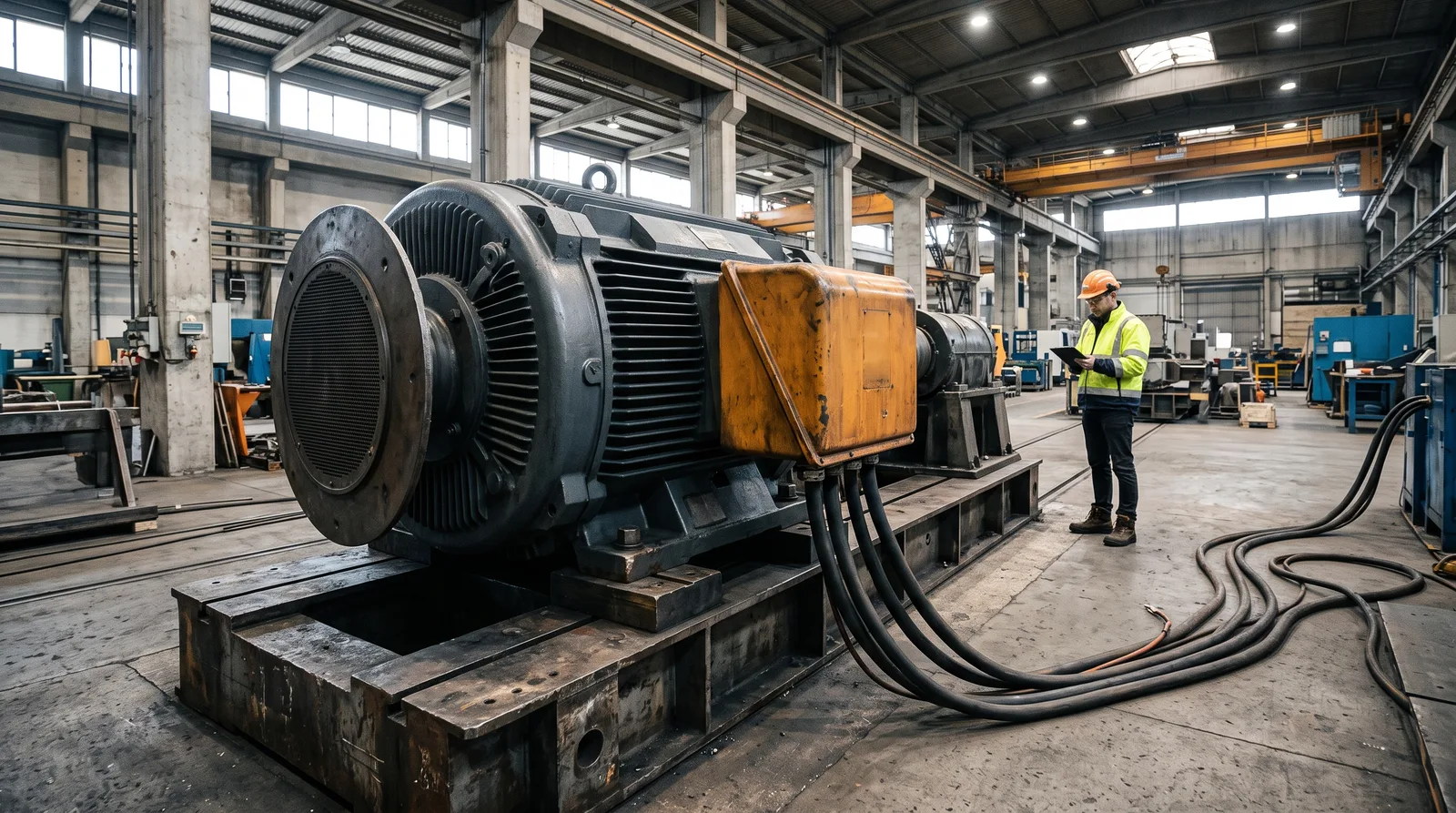

يخضع كل محرك للاختبار الروتيني قبل مغادرته المصنع، وتخضع المحركات التي تزيد قدرتها على 200 كيلوواط لاختبار التسخين عند الحمل الكامل على منصة الاختبار لدينا، ويسعدنا حضورك لمتابعته.
أرقام رئيسية
- أكبر محرك
- 5 ميغاواط
- بدءاً من 0.75 كيلوواط، في 47 تركيبة من مقاسات الهياكل وعدد الأقطاب
- أعلى كفاءة
- 97.6%
- سلسلة NX بفئة IE5 عند 1,000 كيلوواط، بأربعة أقطاب
- فواقد أقل
- 30%
- سلسلة NX بفئة IE5 مقارنةً بمحرك نموذجي بفئة IE3
- أعلى جهد
- 11 كيلوفولت
- جهد متوسط بدءاً من 3.3 كيلوفولت
المواصفات
بيانات قياسية. يمكن الجمع بين معظم الخيارات، ويحدّد عرض السعر التكوين النهائي بدقة.
| سلسلة NA بفئة IE4 محرك حثّي | سلسلة NX بفئة IE5 مغناطيس دائم | |
|---|---|---|
| نطاق القدرة | من 0.75 إلى 1,600 كيلوواط | من 11 كيلوواط إلى 5 ميغاواط |
| الجهد | 400–690 فولت؛ و3.3–11 كيلوفولت بدءاً من 250 كيلوواط | 400–690 فولت؛ و3.3–11 كيلوفولت بدءاً من 315 كيلوواط |
| فئة الكفاءة | IE4 (IEC 60034-30-1) | IE5 (IEC TS 60034-30-2) |
| مقاسات الهياكل | من 80 إلى 500 وفق IEC | من 132 إلى 630 وفق IEC |
| درجة الحماية | IP55، مع خيار IP66 | IP55، مع خيار IP66 |
| طريقة التبريد | IC411, IC416, IC611 | IC411، وIC416، وIC81W بقميص تبريد مائي |
| العزل | عزل من الفئة F، وارتفاع حراري ضمن الفئة B | عزل من الفئة F، وارتفاع حراري ضمن الفئة B |
| طريقة البدء | التشغيل المباشر على الشبكة، أو بادئ تشغيل تدريجي، أو مُغيّر السرعة | مُغيّر السرعة فقط |
| المناطق الخطرة | Ex db, Ex ec, Ex tb | Ex ec, Ex tb |
| الاعتماد البحري | نعم | نعم |
| مدة التوريد | 2–6 أسابيع؛ متوفر في المخزون حتى 75 كيلوواط | 6–14 أسبوعاً |
أرقام الكفاءة وفق المعيار IEC 60034-2-1 عند الحمل المقنّن. أوراق البيانات الفنية الكاملة متاحة عند الطلب.
اطلب عرض سعر
مستندات عند الطلب
يُصدر مهندس التطبيقات كل مستند خصيصاً لمحركك بالتحديد، لذا نرسله عند الطلب بدلاً من إتاحته للتنزيل. اطلبه ضمن طلب عرض السعر أو راسلنا على sales@norvikdrives.ae، وسيصلك خلال يوم عمل واحد.
-
ورقة البيانات الفنية
البيانات المقنّنة، والكفاءة عند 25 و50 و75 و100% من الحمل، ومستوى الضجيج للمحرك المحدد في عرض السعر.
-
مخطط الأبعاد
مخطط الترتيب العام مع أبعاد التثبيت وأبعاد العمود، بصيغة PDF أو DXF أو نموذج STEP.
-
دليل التركيب والصيانة
الرفع، والمحاذاة، وبدء التشغيل الأول، وفترات التشحيم، والتخزين.
-
إعلانات المطابقة
إقرارات المطابقة CE وشهادات المطابقة الإماراتية والسعودية (ECAS وSASO، بيانات تجريبية)، إضافة إلى شهادات ATEX أو IECEx لمحركات المناطق الخطرة.
-
شهادة الاختبار
نتائج الاختبار الروتيني أو اختبار النوع للرقم التسلسلي لمحركك، تصدر عند شحن المحرك.
أسئلة عن المحركات
هل أختار IE4 أم IE5؟
إذا كان المحرك يعمل معظم أيام السنة مع مُغيّر السرعة، فإن محرك IE5 يسترد عادةً تكلفته الإضافية خلال سنتين إلى ثلاث سنوات. أما في التشغيل المباشر على الشبكة، أو للمحركات التي تعمل بضع ساعات يومياً، فمحرك IE4 هو الخيار الأجدى في الغالب. وسنحسب أداء الخيارين وفق دورة التشغيل لديك ونعرض عليك الأرقام.
هل يناسب محرك نورفيك القاعدة الموجودة لديّ؟
نعم، في جميع الحالات تقريباً. فالسلسلتان تعتمدان مقاسات هياكل وارتفاعات أعمدة قياسية وفق IEC. أرسل إلينا لوحة بيانات المحرك الذي تستبدله، وسنؤكد لك ذلك.
هل يمكنني حضور الاختبار؟
نعم. حضور الاختبار مجاني للمحركات التي تزيد قدرتها على 200 كيلوواط، ويُحجز موعده عند الطلب. أما المحركات الأصغر، فنتقاضى 1,800 درهم عن كل جلسة اختبار.
ما الضمان الذي تقدّمونه؟
ثلاث سنوات من تاريخ التسليم لمحركات سلسلتي NA وNX، تمتد إلى خمس سنوات مع عقد خدمة من نورفيك.
أرسل إلينا ظروف التشغيل
القدرة، والسرعة، والجهد، والحمل الذي يديره المحرك. وسيردّ عليك مهندس تطبيقات خلال يوم عمل واحد باختيار مناسب وعرض سعر.
